一種原STEP7程序轉換為T(mén)IA博圖的方法-原創
作者：齊辰科技 張國輝
前言：自西門子推出TIA博圖軟件以來已有不少年頭，隨著各種軟件硬件的更新，我們不得不接受這樣一種我們排斥的平臺。然而對于一個工控圈內混了多年的老鬼，誰的程序不是在STEP7平臺下碼出來的，棄之可惜。官方給出了一種“移植”的方案，但是對于版本等方面要求甚高，差一點都會移植失敗。本文將提供一種非官方推薦的程序轉換思路，對于不熟悉STL和SCL語言的朋友請自行腦補或者請不要繼續觀看此文。
大家知道無論是LAD、FBD或者其它的圖形語言最終都可以轉化為STL。而西門子所用高級語言SCL跟STL都屬于文本類語言。因此能不能把我們所寫程序全部轉化成文本格式然后導出，再導入到博圖中轉換回去呢？本方案就是基于此種思路。
西門子在STEP7中提供了這樣一個功能，即所有的塊均可生成源文件，如下圖所示：
打開這個文件通過插入菜單可以選擇從塊生成源文件，如下圖
這是會有對話框問你是否保留地址符號。經過筆者嘗試，還是選擇保留為好。因?yàn)槿绻逊?hào)地址去掉以后你轉化過去的程序可讀性就大大降低了。但是由于博圖畢竟和STEP7是不同的平臺，有的符號在博圖中是保留符號，是禁止使用的，筆者就碰到了此問題（En作為功能塊的是能輸入是再常見不過的，然而在博圖中是不允許使用的，沒辦法只得手動將所有的En更改為Enable）。再就是對于數據塊，STEP7是以符號方式解釋數據塊的名字，然而在博圖中是直接為數據塊命名的。另外，博圖中沒有單獨的符號表，對于數據塊之外的存儲區是需要手動為變量命名的。對于這些都需要你費點功夫手動去做嘍！

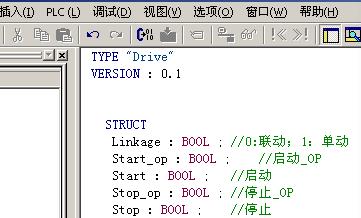

下圖為源文件生成后的樣子
源文件生成后請觀察一下其結構，例圖是由一個UDT生成的（我說嘛，什么UDT（西門子）、什么用戶自定義數據類型（羅克韋爾）、什么PLC數據類型（博圖）統統一邊站，STRUCT是結構體好不好?。⒃次募４婧髮?dǎo)出
這個樣子
將此文件拷貝到裝有博圖的電腦，用博圖導入外部源文件，再用源文件生成塊即可。
由于源文件不包含塊的編號，因此在生成塊的時候編號是不對的，建議將源文件命名為原來的塊的名字，然后導入生成塊以后將塊的編號再對應的修改過來。
重復以上步驟即可將原STEP7中的程序全部導入過來。然而對于硬件配置其實西門子也是很頭疼的一個問題，要不然在官方的移植方案中就不會有一個“不包含硬件配置”的選項了。同樣此方案也需要手動將硬件一個一個的配置。不要嫌麻煩哦（想一想你的整個職業生涯能有幾次這樣的大平臺移植），以后就省事了！
結語：
本方法采用文本作為傳輸媒介，不對新老軟件的版本做任何限制。對于源代碼可自行編輯，大大提高了轉換的成功率。轉換過程中的大量手工調整工作，需要有扎實的基本功，對程序人員有較高的要求。時間倉促，語無倫次，希望本文能幫助大家成功走向新的平臺。
版權所有，轉載請注明出處。
